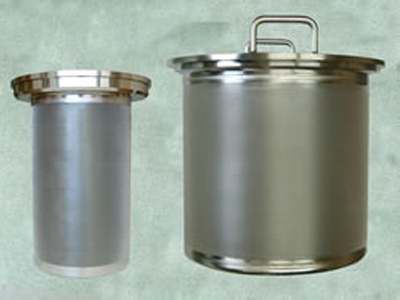

ファインメッシュ
- 特徴1:自由な形状でお作りします
- 特徴2:抜群の耐久性
- 特徴3:優れた清掃性
| 仕様 | メッシュサイズと開孔率 | ||
|---|---|---|---|
| 呼称 | ファインメッシュ | #40 | 穴径φ0.35 開孔率44% |
| メッシュサイズ | #40～#300 | #60 | 穴径φ0.25 開孔率43% |
| 本体材質 | SUS316L | #80 | 穴径φ0.18 開孔率35% |
| 開孔 | パンチングφ0.05～φ10mm | #100 | 穴径φ0.15 開孔率33% |
| 形状 | フラット 円筒 円錐 球形 | #150 | 穴径φ0.10 開孔率21% |
| 板厚 | 0.8mmから0.2mm単位で可能です | それ以上 | ご相談承ります。※ |
※穴径が小さくなりますと、重ねて接合する関係上限界がございます。ご相談ください。
※規格品ストレーナー用適合品ございます。
液体使用例（流量・配管・粘度・温度にあわせた設計をいたします。）

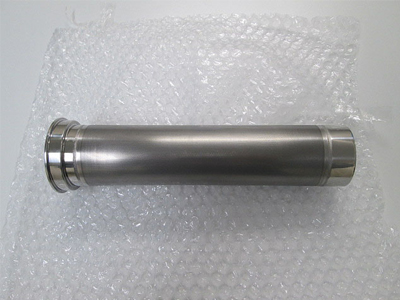

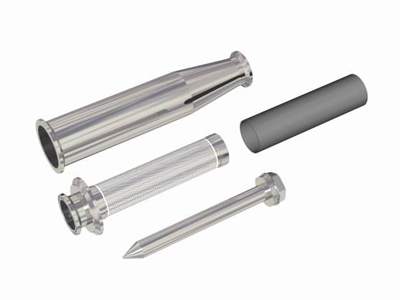

MABストレーナー
- 特徴1:既設1.5Sへルール・エルボと交換することで直ちに装着
※接続サイズ違いも承ります。 - 特徴2:高性能・小型・軽量
- 特徴3:清掃が容易
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MABストレーナー | 磁石材質 | ネオジム希土類 |
| 接続 | 1.5S（ISOへルール） | 外径 | φ25 |
| 本体材質 | SUS316L | 外径パイプ材質 | SUS16L |
| 開孔 | パンチングφ1～φ10mm | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| メッシュサイズ | メッシュ #10～#200 | 使用限界温度 | 105℃、150℃ |
| 仕上げ | 内外面 バフ#400 | ||
※接続はISO規格のヘルール仕様です。

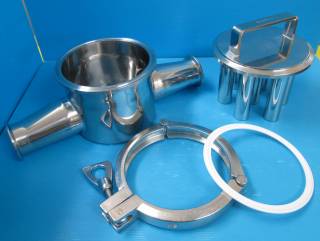

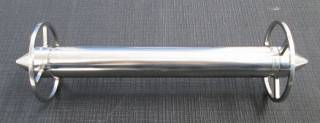

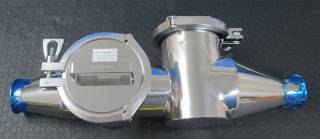

C型液体用マグネット
- 特徴1:飲料、乳製品、薬品から空送まで配管接続に最適
- 特徴2:縦・横などラインを選びません
- 特徴3:完璧な除去を希望されるラインに
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJC-4515 etc・・・ | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 4.5S、5.5S | 外径 | φ25 |
| 接続サイズ | 1.5S～3.5S（ISOへルール） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| 本体材質 | SUS304（SUS316L） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| パッキン材質 | Si（シリコン）他 | 接液部仕上 | バフ#320 |
| 接液部仕上 | バフ#320 | 使用限界温度 | 105℃、150℃ |
| マグネット本数 | 5本・7本 | ||
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。

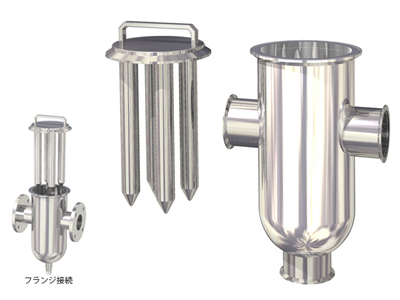

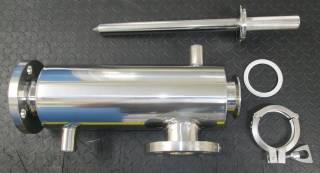

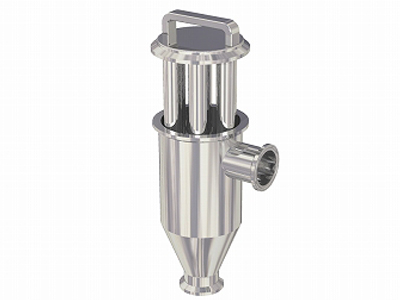

E型液体用マグネット
- 特徴1:飲料、乳製品、薬品などに最適
- 特徴2:下から上の流れで滞留がおこりません
- 特徴3:高効率な除去を必要とされるラインに
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJE-4515 etc・・・ | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 4.5S、5.5S | 外径 | φ25 |
| 接続サイズ | 1.5S～3.5S（ISOへルール） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| 本体材質 | SUS304（SUS316L） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| パッキン材質 | Si（シリコン）他 | 使用限界温度 | 105℃、150℃ |
| 接液部仕上 | バフ#320 | 接液部仕上 | バフ#320 |
| マグネット本数 | 5本・7本 | ||
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。

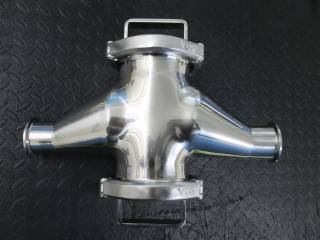

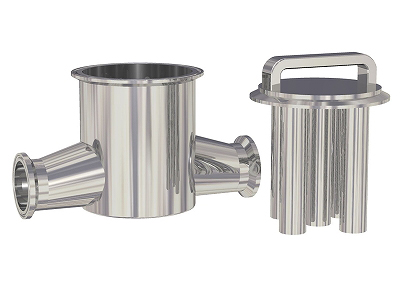

F型液体用マグネット
- 特徴1:飲料、乳製品、薬品などに最適
- 特徴2:液溜りの無い構造で洗浄が容易
- 特徴3:洗浄が重要なラインに
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJF-4515 etc・・・ | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 4.5S、5.5S | 外径 | φ25 |
| 接続サイズ | 1.5S～3.5S（ISOへルール） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| 本体材質 | SUS304（SUS316L） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| パッキン材質 | Si（シリコン）他 | 使用限界温度 | 105℃、150℃ |
| 接液部仕上 | バフ#320 | 接液部仕上 | バフ#320 |
| マグネット本数 | 5本・7本 | ||
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。

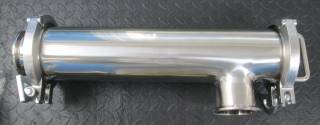

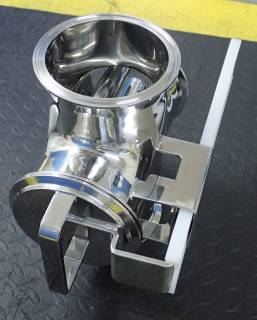

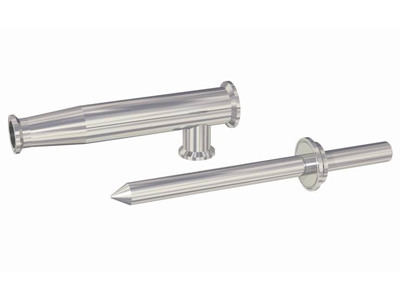

L型液体用マグネット
- 特徴1:飲料、乳製品、薬品などに最適
- 特徴2:比較的少量のラインに最適
- 特徴3:洗浄が容易です
- 特徴1:飲料、乳製品、薬品などに最適
- 特徴2:比較的少量のラインに最適
- 特徴3:洗浄が容易です
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJL-2010 etc・・・ | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 2S、2.5S | 外径 | φ25 |
| 接続サイズ | 1.5S～2S（ISOへルール） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| 本体材質 | SUS304（SUS316L） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| パッキン材質 | Si（シリコン）他 | 使用限界温度 | 105℃、150℃ |
| 接液部仕上 | バフ#320 | ||
| マグネット本数 | 1本 | ||
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。

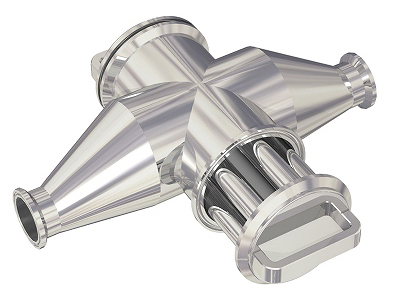

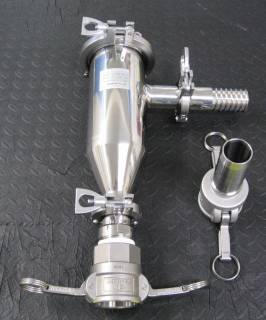

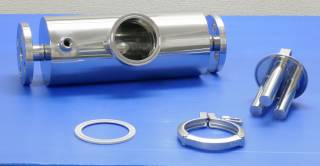

P型液体用マグネット
- 特徴1:飲料、乳製品、薬品に最適
- 特徴2:比較的処理量の多いラインに
- 特徴3:コンパクトで清掃が容易です
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJP-4515 etc・・・ | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 4.5S、5.5S | 外径 | φ25 |
| 接続サイズ | 1.5S～3.5S（ISOへルール） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| 本体材質 | SUS304（SUS316L） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| パッキン材質 | Si（シリコン）他 | 使用限界温度 | 105℃、150℃ |
| 接液部仕上げ | バフ#320 | 接液部仕上げ | バフ#320 |
| マグネット本数 | 5本・7本 | ||
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。

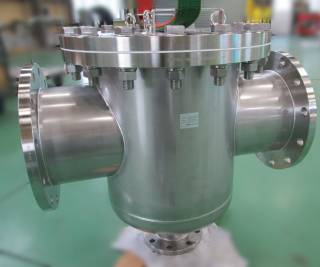

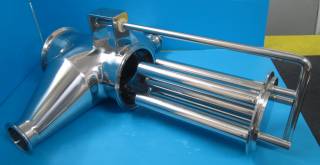

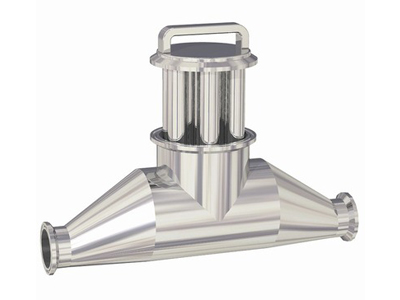

R型液体用マグネット
- 特徴1:飲料、乳製品、薬品に最適
- 特徴2:液溜りのない定番のマグネット
- 特徴3:コンパクトで清掃が容易です
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJR-4515 etc・・・ | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 4.5S、5.5S | 外径 | φ25 |
| 接続サイズ | 1.5S～3.5S（ISOへルール） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| 本体材質 | SUS304（SUS316L） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| パッキン材質 | Si（シリコン）他 | 使用限界温度 | 105℃、150℃ |
| 接液部仕上 | バフ#320 | 接液部仕上 | バフ#320 |
| マグネット本数 | 5本・7本 | ||
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。

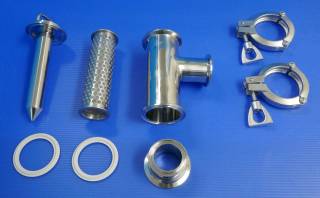

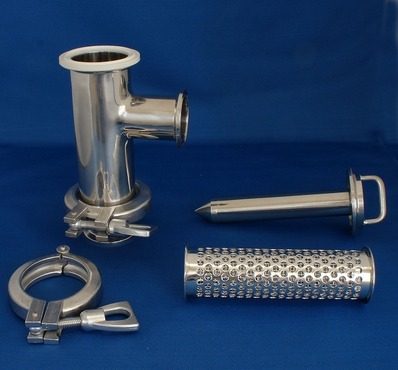

T型液体用マグネット
- 特徴1:飲料、乳製品、薬品など
- 特徴2:処理量の少ないラインに
- 特徴3:メッシュ付きで磁性物以外の異物にも対応します
| 仕様 | マグネット部仕様 | ||
|---|---|---|---|
| 型式 | MAJT-3020・MAJT-4025 | 磁石材質 | ネオジム希土類 |
| 本体サイズ | 3S、4S | 外径 | φ25 |
| 接続サイズ | 2S～2.5S（ISOへルール） | 材質 | 磁場部:SUS316L その他:SUS304（SUS316L） |
| 本体材質 | SUS304（SUS316L） | 表面磁束密度 | 1.0T（10,000ガウス）、1.2T（12,000ガウス） |
| パッキン材質 | Si（シリコン） | 使用限界温度 | 105℃、150℃ |
| メッシュサイズ | メッシュ#16～#400 | 接液部仕上 | バフ#320 |
| 接液部仕上 | バフ#320 | マグネット本数 | 1本 |
※接続はISO規格のヘルール仕様です。その他ネジスリーブやDIN規格などにも対応いたします。また、材質、磁力、マグネット取り付けへルール形状の変更も承ります。
